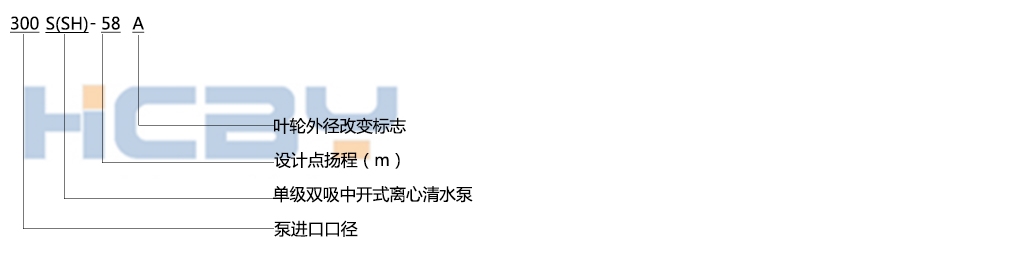

S型單級雙吸離心泵供抽送溫度低于80℃的清水或物理化學類似于水的其它液體之用。S系列單級雙吸離心泵主要適用于自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業等輸送液體的場合。

本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。

泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。

泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。

經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。

泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。

雙吸密封環用以減少水泵壓水室的水漏回吸水室。

泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。

軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

結構特點

1. 結構緊湊 外形美觀，穩定性好，便于安裝。

2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到**限度，且有優異水力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和高效率。

3. 軸 承 選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。

4. 軸 封 選用BURGMANN機械密封或填料密封。能保證8000小時運行無泄漏。

5. 安裝形式 裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。

輸送液體種類：各種清潔水及輕腐蝕液體；

泵腔承壓：≤4.0MPa。適用于自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業等輸送液體的場合。

1. 將泵周圍清除干凈。

2. 檢査電機轉向是否與泵規定的轉向一致.

3. 打開出口法蘭處放氣螺塞，向泵內灌引水(倒灌時不必加引水）。

4. 關閉出水管路的閘閥，擰上放氣螺塞。

5. 上述工作完畢.后動電機。

6. 當泵以正常速度運轉后.逐漸打開出口閘閥^直到所需流置和揚程為止，泵在長期運轉時.應盡量在規定的流置及揚程范圍內工作.以獲得最大的節能效果.泵在運行中.不應超過性能表中的大流量點運行。

7. 在運行中，軸承的溫度不得超過外界溫度其極限溫度不大于75℃。

8. 泵軸封選用機械密封時.啟動前必須灌滿水，防止機械密封干運轉。

9. 當泵停車時，應先關閉出水管路上的閘閥，然后停止電機運轉。

10. 泵在運行中發現有不正常的矂音時，應立即停機檢査其原因。

11. 冬季冷凍季節如短期停用水泵吋.須擰開平衝管路下端三通上的放水鏍塞或擰開與逬口法蘭呈180°。方向的泵座上的放水螺塞，放掉泵中的存水，以防凍裂水泵。

12. 泵經長期使用后。當流量、壓力有顯著下降時，應拆開水泵進行檢査，更換其已磨損的零件。

13. 長期停止使用水泵時.水泵應拆卸.將泵零件上的水份擦干.除去銹污.并涂以防銹油脂，然后裝好后妥善保存.泵在停用期間（尤其是用做消防泵時）.必須每隔1個月左右啟動運轉一次.時間不少于5分鐘.以保證泵的可靠運轉。

1. 安裝前檢査水泵和電機的完好惰況；

2. 泵安裝位置應盡可能靠近水源處；

3. 泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示；

4. 直接安裝可將泵安放在基礎上墊高30-40毫米（準備充填水泥漿之用)，然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。

5. 安裝管路時，進、出水管路都應有各自的支撐，不應使泵的法蘭承受過大的管路重量.

泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。

6. 在逬口管路上**裝有過濾網，以防雜質進入葉輪內部.濾網的有效面積應是進水管面積的3~4倍，以保證液體的自由暢通；

7. 為了維護和使用方便安全，在泵的進.出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命；

8. 進口如需擴徑連接，請選用偏心異徑管連接頭。

S型單級雙吸水平中開式離心泵。該型泵吸入口和排出口均在泵軸心線下方，檢修時，只要將泵蓋揭開，即
